ค่า Static pressure ใน Catalog ของหัวจ่ายลมคืออะไร

ค่า Static pressure ใน Catalog ของหัวจ่ายลมคืออะไร

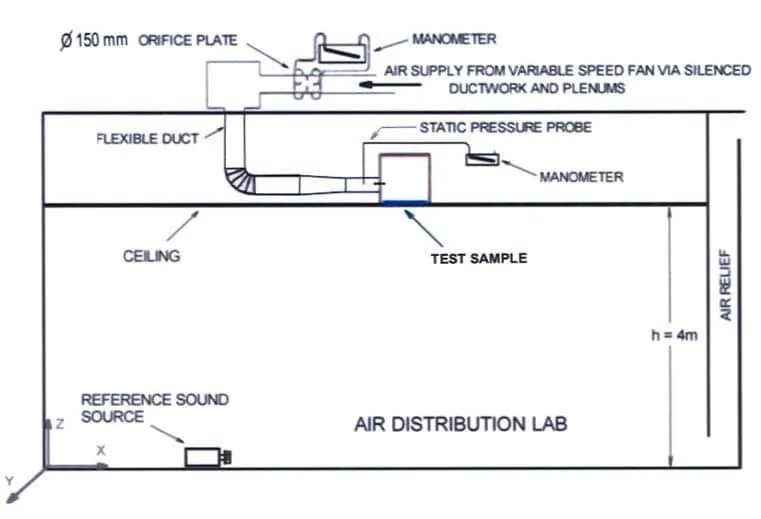

ก่อนอื่นเราก็จะต้องดูวิธีการทดสอบหัวจ่ายในห้องแลบดังรูปกันก่อน ซึ่งจากรูปจะเห็นว่าอัตราการไหลของอากาศ วัดโดยใช้ Orifice plate ขนาด 150 มม. ความดันสถิต (Static pressure) วัดด้วยมาโนมิเตอร์ ซึ่งจากรูปเขาจะวัดทีท่อลมก่อนเข้า Plenum เลยระยะ Throw ถูกวัดโดยใช้เครื่องวัดความเร็วลมแบบ Hotwire

       ดังนั้น ค่า Static pressure ใน Catalog จึงเป็นการวัดความดันสถิตเทียบกับกับความดันบรรยากาศที่คอหัวจ่ายนั่นเอง แล้วค่า Velocity pressure ใน Catalog ล่ะคืออะไร: ค่า Velocity pressure นี้ เกิดจากการคำนวณด้วยสมการ

               VP = 0.602 V²               SI

               VP = (FPM/4005)²         I-P

แล้วเราเอาค่า Static pressure ไปทำอะไร: ปกติเราก็มักจะนำค่านี้ไปเป็นค่า Pressure loss ของหัวจ่ายกันเลยใช่ไหมครับ [ซึ่งถ้าเราเอา Static pressure นี้ไปลบด้วยความดันบรรยากาศ มันก็จะเป็นค่า Static pressure loss ของหัวจ่ายนั่นเอง]

     แต่ค่าที่เราจะต้องใช้จริงๆ มันคือ Total pressure loss ของหัวจ่าย ดังนั้น ค่า Total pressure loss จึงต้องนำ Velocity pressure มาบวกกับ Static pressure ด้วยนั่นเอง

      Total pressure loss = [Static pressure + Velocity pressure]- 0

ปล. ข้อสังเกตอีกอย่างคือ Pressure loss ของหัวจ่ายนั้น ได้รวม Loss ของ Plenum ไปเรียบร้อยแล้ว ตามรูปนั่นเอง
